传统神经网络存在的问题

传统神经网络

说卷积神经网络前,我们要先说一下传统神经网络存在的一些问题,上图是一个典型的传统神经网络的示例图。设想一个场景,假设我们要训练的的样本图片是100x100(像素)的,那么整张图片总共就是有10000个像素,那么在定义一个 传统神经网络的时候,输入层(input layer)就需要有1w个神经元,那么如果我们的中间的隐藏层(hidden layer)也需要有1w个神经元,那么总共需要的参数(权值)就高达1亿个(1w*1w),试想一下,这还只是一张100x100的图片就需要这么多的参数,如果图片更大之后呢,可想而知整个神经网络的计算量有多恐怖。当然,一旦权重多了之后,则必须要有足够量的样本进行训练,否则就会出现过拟合的现象。因此我们可以知道,传统神经网络有以下两个问题:

  • 权值太多,计算量太大
  • 权值太多,如果没有大量样本支撑则会出现过拟合现象

卷积神经网络

卷积

什么是卷积?

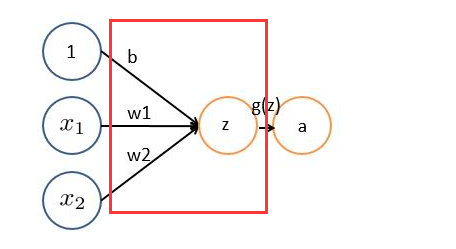

在了解卷积神经网络之前我们需要知道什么是卷积。对图像(不同的数据窗口数据)和滤波矩阵(一组固定的权重:因为每个神经元的多个权重固定,所以又可以看做一个恒定的滤波器filter)做内积(逐个元素相乘再求和)的操作就是所谓的『卷积』操作,也是卷积神经网络的名字来源。非严格意义上来讲,下图中红框框起来的部分便可以理解为一个滤波器(filter),即带着一组固定权重的神经元。多个滤波器叠加便成了卷积层。

滤波器

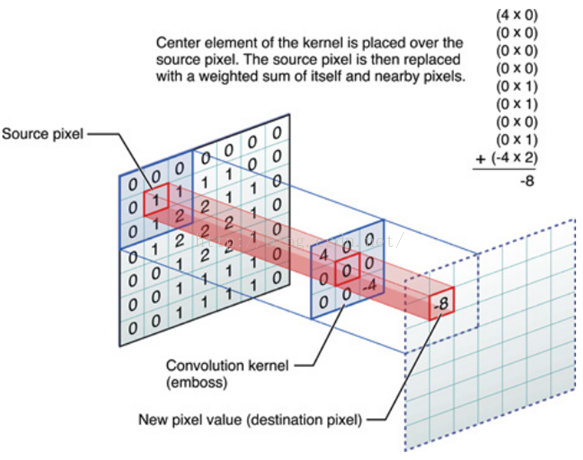

举个具体的例子。比如下图中,图中左边部分是原始输入数据,图中中间部分是滤波器filter,图中右边是输出的新的二维数据。

分解下上图

对应位置上是数字先相乘后相加 =

中间滤波器filter与数据窗口做内积,其具体计算过程则是:4x0 + 0x0 + 0x0 + 0x0 + 0x1 + 0x1 + 0x0 + 0x1 + -4x2 = -8

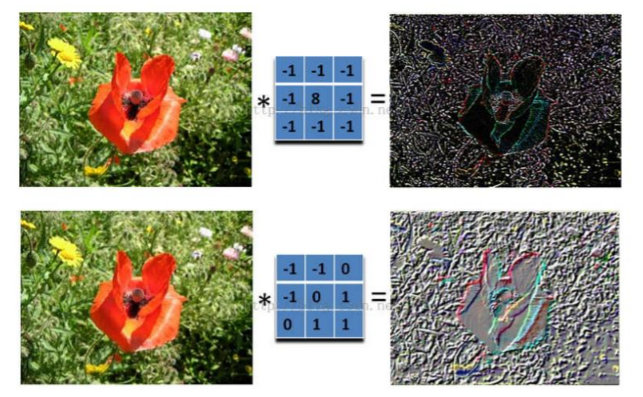

图像上的卷积

在下图对应的计算过程中,输入是一定区域大小(width*height)的数据,和滤波器filter(带着一组固定权重的神经元)做内积后等到新的二维数据。

如下图所示:

具体来说,左边是图像输入,中间部分就是滤波器filter(带着一组固定权重的神经元),不同的滤波器filter会得到不同的输出数据,比如颜色深浅、轮廓。相当于如果想提取图像的不同特征,则用不同的滤波器filter,提取想要的关于图像的特定信息:颜色深浅或轮廓。用一句话解释不同滤波器之间的差异就是:一千个读者就有一千个哈姆雷特

什么是卷积神经网络?

**卷积神经网络(Convolutional Neural Network, CNN)**是一种前馈神经网络,它的人工神经元可以响应一部分覆盖范围内的周围单元,对于大型图像处理有出色表现。卷积神经网络与普通神经网络非常相似,它们都由具有可学习的权重和偏置常量(biases)的神经元组成。每个神经元都接收一些输入,并做一些点积计算,输出是每个分类的分数,普通神经网络里的一些计算技巧到这里依旧适用。但是卷积神经网络默认输入是图像,可以让我们把特定的性质编码入网络结构,使是我们的前馈函数更加有效率,并减少了大量参数。

**具有三维体积的神经元(3D volumes of neurons) **

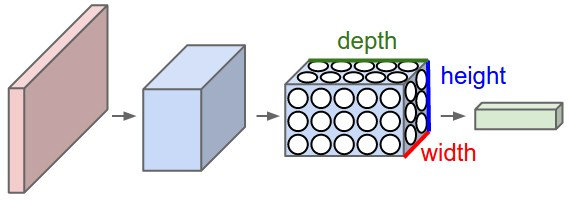

卷积神经网络利用输入是图片的特点,把神经元设计成三个维度 : width, height, depth(注意这个depth不是神经网络的深度,而是用来描述神经元的) 。比如输入的图片大小是 32 × 32 × 3 (rgb),那么输入神经元就也具有 32×32×3 的维度。下面是图解:

卷积神经网络

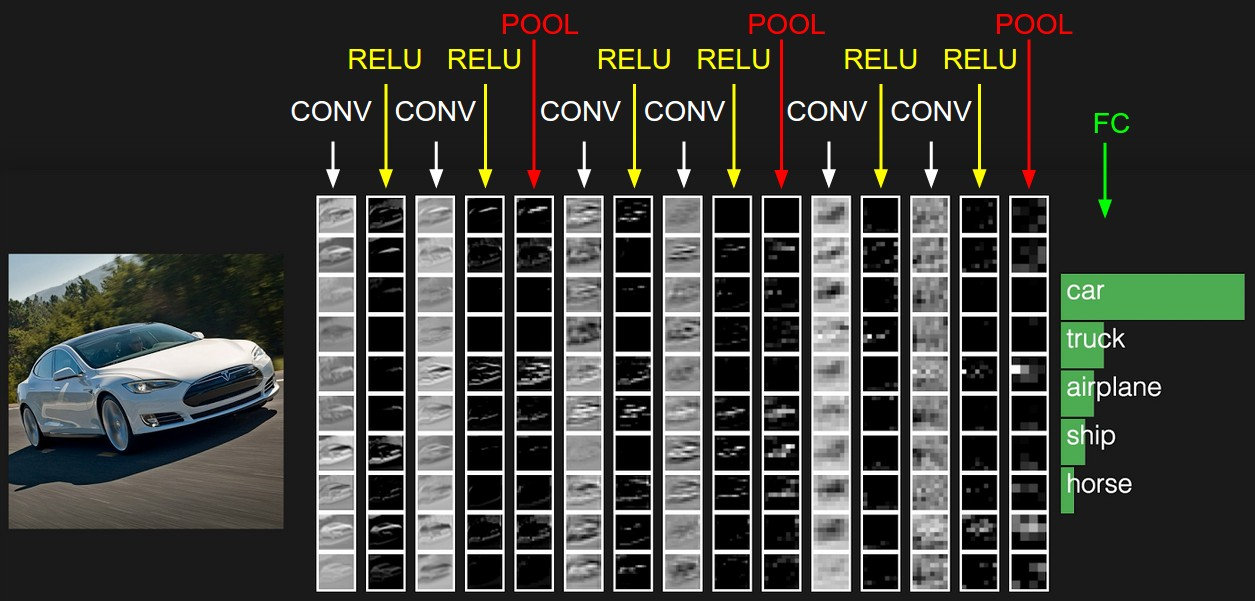

一个卷积神经网络各层应用实例

一个卷积神经网络各层应用实例

上图中CNN要做的事情是:给定一张图片,是车还是马未知,是什么车也未知,现在需要模型判断这张图片里具体是一个什么东西,总之输出一个结果:如果是车 那是什么车。

我们按照从左到右的方向来理一下:

左边:

  • 最左边是数据输入层,对数据做一些处理,比如去均值(把输入数据各个维度都中心化为0,避免数据过多偏差,影响训练效果)、归一化(把所有的数据都归一到同样的范围)、PCA/白化等等。CNN只对训练集做“去均值”这一步。

中间:

  • CONV:卷积计算层,线性乘积求和。
  • RELU:激励层,ReLU是激活函数的一种。
  • POOL:池化层,简言之,即取区域平均或最大。

右边:

  • FC:全连接层

卷积神经网络(CNN)中的局部感知和权重共享

CNN中的局部感知

在CNN中,滤波器filter(带着一组固定权重的神经元)对局部输入数据进行卷积计算。每计算完一个数据窗口内的局部数据后,数据窗口不断平移滑动,直到计算完所有数据。这个过程中,有这么几个参数:

  • 深度depth:神经元个数,决定输出的depth厚度。同时代表滤波器个数。
  • 步长stride:决定滑动多少步可以到边缘。
  • 填充值zero-padding:在外围边缘补充若干圈0,方便从初始位置以步长为单位可以刚好滑倒末尾位置,通俗地讲就是为了总长能被步长整除。

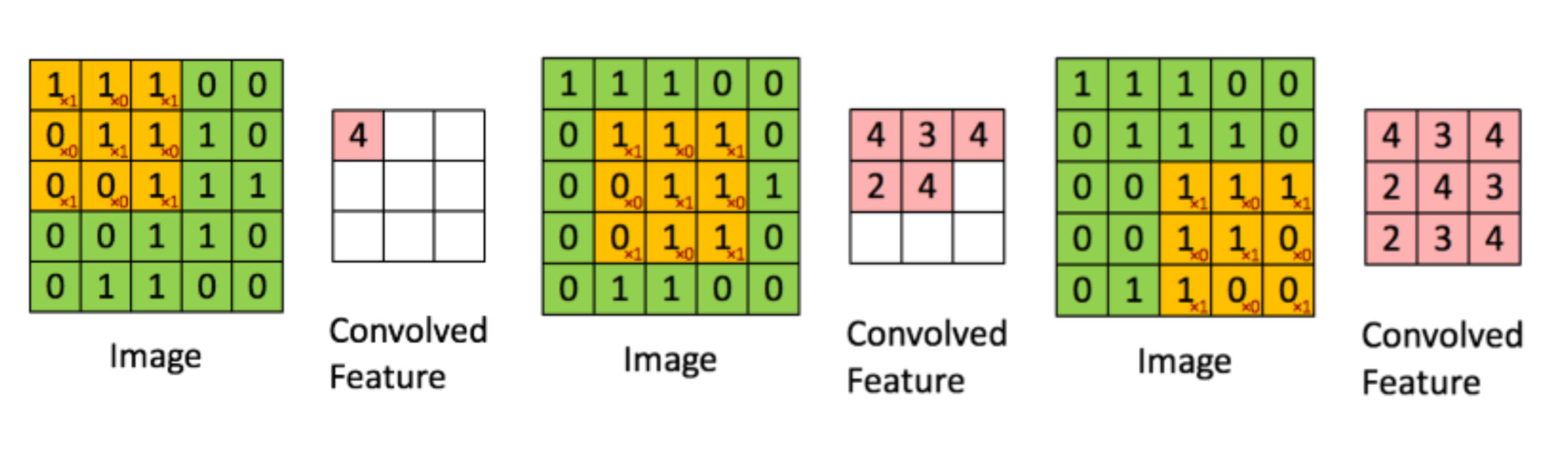

CNN中的局部感知

上图就是一个典型的局部感知的示例图。其中黄色部分的矩阵为滤波器,深度为1,步长为1,填充值为0。很明显我们可以看出,每次滤波器都是针对某一局部的数据窗口进行卷积,这就是所谓的CNN中的局部感知机制。

那为什么要局部感知呢?

打个比方,滤波器就像一双眼睛,人类视角有限,一眼望去,只能看到这世界的局部。如果一眼就看到全世界,你会累死,而且一下子接受全世界所有信息,你大脑接收不过来。当然,即便是看局部,针对局部里的信息人类双眼也是有偏重、偏好的。比如看美女,对脸、胸、腿是重点关注,所以这3个输入的权重相对较大。

CNN中的权重共享

那么权重共享又是什么呢?还是拿上图举例,滤波器在滑动的过程中,输入在变化,但中间滤波器(filter)的权重(即每个神经元连接数据窗口的权重)是固定不变的,这个权重不变即所谓的CNN中的权重(参数)共享机制。

再打个比方,某人环游全世界,所看到的信息在变,但采集信息的双眼不变。btw,不同人的双眼看同一个局部信息所感受到的不同,即一千个读者有一千个哈姆雷特,所以不同的滤波器就像不同的双眼,不同的人有着不同的反馈结果。

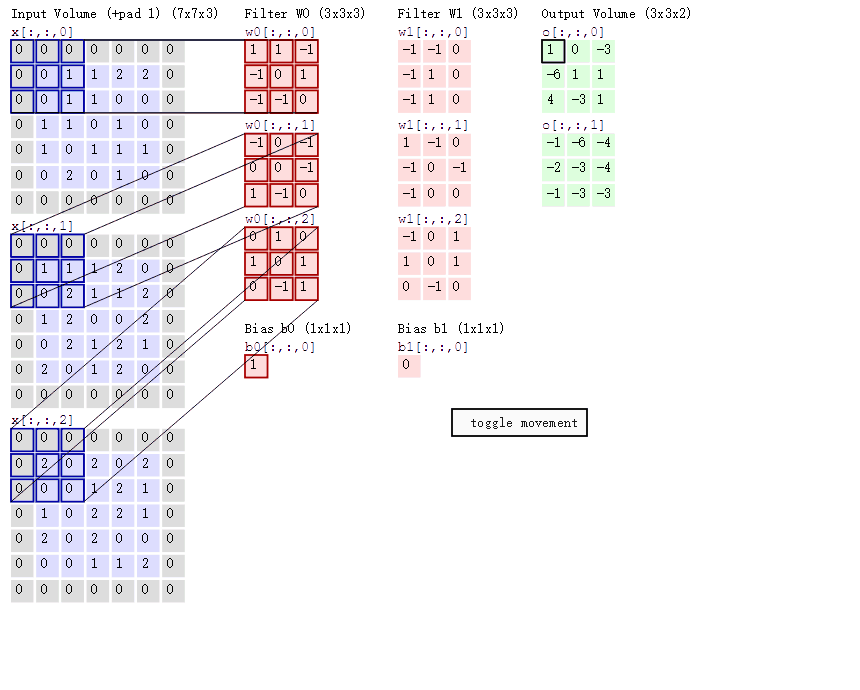

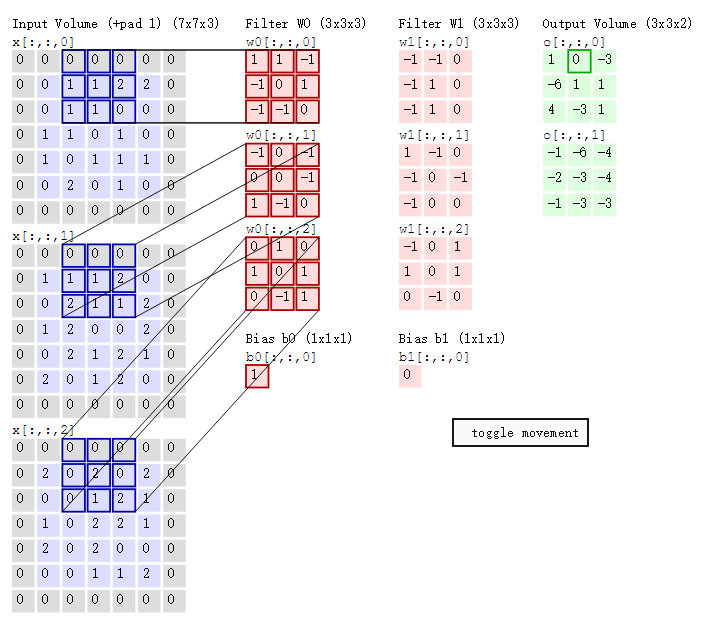

用一张动图诠释局部感知和权重共享

一张动图诠释局部感知和权重共享

我在搜集资料的过程中发现了这张图,第一感觉非常的酷,如果理解了局部感知和权重共享那这张图就不难看懂了。

相信你也会有一个疑问,上图中的输出结果1具体是怎么计算得到的呢?接下来我们来分解下上述动图,详细解释下计算过程。

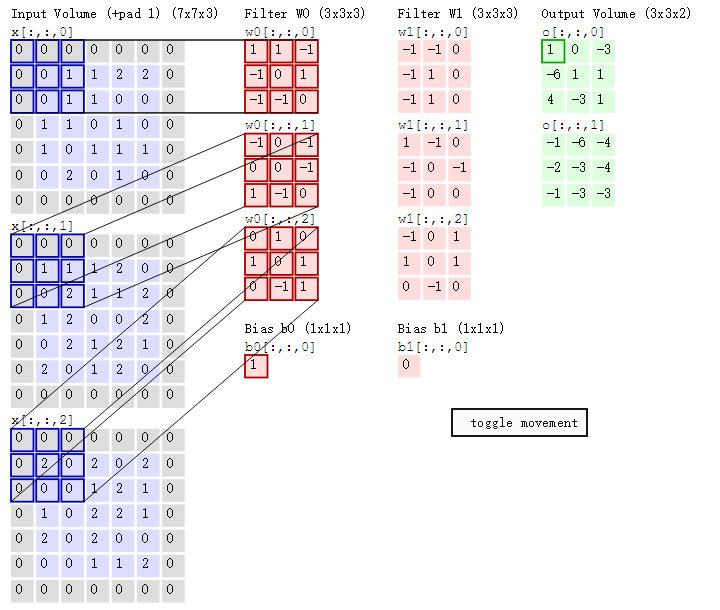

首先是第一张:

其实,计算过程类似wx + b,w对应滤波器Filter w0,x对应不同的数据窗口,b对应Bias b0,相当于滤波器Filter w0与一个个数据窗口相乘再求和后,最后加上Bias b0得到输出结果1,如下过程所示:

1x0 + 1x0 + -1x0 + -1x0 + 0x0 + 1x1+-1x0 + -1x0 + 0x1

-1x0 + 0x0 + -1x0 + 0x0 + 0x1 + -1x1 + 1x0 + -1x0 + 0x2

0x0 + 1x0 + 0x0 + 1x0 + 0x2 + 1x0 + 0x0 + -1x0 + 1x0

1(这里的1就是Bias b0)

=

1

然后滤波器Filter w0固定不变,数据窗口向右移动2步,继续做内积计算,得到0的输出结果

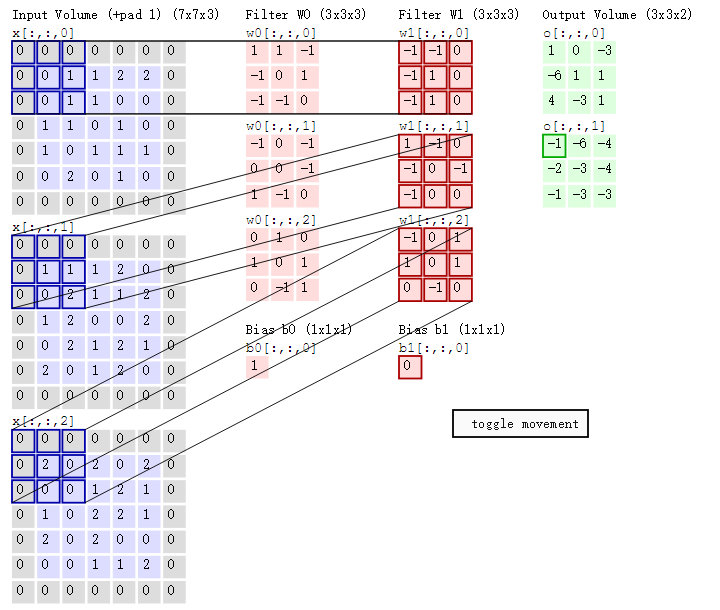

最后,换做另外一个不同的滤波器Filter w1、不同的偏置Bias b1,再跟图中最左边的数据窗口做卷积,可得到另外一个不同的输出。

池化

池化,简言之,即取区域平均或最大,其目的是为了减少特征图。池化操作对每个深度切片独立,规模一般为 2*2,相对于卷积层进行卷积运算,池化层进行的运算一般有以下几种:

  • 最大池化(Max Pooling)。取4个点的最大值。这是最常用的池化方法。
  • 均值池化(Mean Pooling)。取4个点的均值。
  • 高斯池化。借鉴高斯模糊的方法。不常用。
  • 可训练池化。训练函数 ff ,接受4个点为输入,出入1个点。不常用。

最常见的池化层是规模为2*2, 步幅为2,对输入的每个深度切片进行下采样。每个MAX操作对四个数进行,如下图所示:

上图所展示的是取区域最大,即上图左边部分中 左上角2x2的矩阵中6最大,右上角2x2的矩阵中8最大,左下角2x2的矩阵中3最大,右下角2x2的矩阵中4最大,所以得到上图右边部分的结果:6 8 3 4。均值池化类似。

  • 池化操作将保存深度大小不变

  • 如果池化层的输入单元大小不是二的整数倍,一般采取边缘补零(zero-padding)的方式补成2的倍数,然后再池化。

全连接层(Fully-connected layer)

全连接层和卷积层可以相互转换:

  • 对于任意一个卷积层,要把它变成全连接层只需要把权重变成一个巨大的矩阵,其中大部分都是0 除了一些特定区块(因为局部感知),而且好多区块的权值还相同(由于权重共享)。
  • 相反地,对于任何一个全连接层也可以变为卷积层。比如,一个$K=4096$ 的全连接层,输入层大小为 $7∗7∗512$,它可以等效为一个$ F=7, P=0, S=1, K=4096$的卷积层。换言之,我们把 filter size 正好设置为整个输入层大小。
